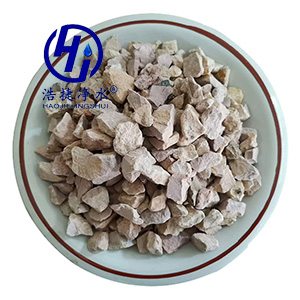

沸石濾料
| 密度 g/cm3 | 1.8 ~ 2.2 | 濾速 m/h | 4 ~ 12 |
| 容重 g/cm3 | 1.4 | 磨損率 % | <0.5 |
| 空隙率 % | ≥50 | 破碎率 % | <1.0 |
| 比表面積 m2/g | 500 ~ 800 | 含泥量 % | <1.0 |
| 鹽酸可溶率 % | ≤0.1 | 全交換工作容量 mg/g | 2.2 ~ 2.5 |
沸石濾料的數(shù)值參數(shù)：
| SiO2 | TiO2 | Al2O3 | Fe2O3 | FeO | MgO | CaO | MnO | NaO | K2O |
| 68.60 | 0.10 | 12.43 | 1.21 | 0.13 | 0.81 | 2.57 | 0.06 | 1.08 | 2.83 |
| LOS | P2O5 | SiO2/Al2O3 | 沸石含量（%） | 原巖種類 | 沸石類型 |
| 10.0 | 0.01 | 9.33 | 50～70 | 凝灰?guī)r、角礫凝灰?guī)r | 斜發(fā)沸石 |
沸石濾料的技術(shù)指標(biāo)：
吸附性能：比表面積（m2/g）：122～355；對SO2的吸附容量為47～58.2ml/g。
陽離子交換性能：NH4+交換容量 (mmol/100g)；最高 最低 一般或平均 ：150 109 127.58；K+交換容量(mg/100g)；最高 一般或平均：18.75 13.19
催化性能：沸石具有較大比表面積,有較好的晶化性能，經(jīng)甲苯歧化催化試驗(yàn)證明，改型后的沸石制作甲苯歧化催化劑是可行的，對二甲苯異構(gòu)化都具有較高的催化活化性。
耐酸耐熱性能：耐酸性能：在90℃保溫四小時，鹽酸濃度為1N時沸石沒破壞；鹽酸濃度2N時沸石部分破壞；； 耐熱性能：250℃時，晶格略有變化；500℃時，晶格基本破壞；750℃時，晶格完全破壞；實(shí)驗(yàn)證明，其晶格破壞溫度為250～500℃，灼燒時間為4小時。
沸石濾料其他注意事項(xiàng)：
用沸石作為BAF濾料可以有效地去除COD、氨氮和濁度、試 驗(yàn)條件的最佳水力負(fù)荷為2.2m/h (水力停留時間為1.4h)、此時對COD、氨氮和濁度的去除率分別為73.9%、88.4%和96.2%、相應(yīng)的出水平均濃度分別為43.4mg/L、3.5mg/L和3.7 NTU、可以達(dá)到國家環(huán)保總局、天津大學(xué)提出的冷卻回用水水質(zhì)建議值（|||）中相關(guān)指標(biāo)的要求。
采用沸石和砂濾料作為BAF濾料處理紡織廢水。細(xì)胞計數(shù)結(jié)果表明、沸石濾料上生長的亞硝化單胞菌和硝化菌的數(shù)量分別為3.0×108和2.2×109 CFU/mL.而砂濾料上生長的數(shù)量分別是4.5×108和6.5×108 CFU/mL.從硝化菌的數(shù)量來上看，沸石濾料上更適宜微生物的硝化作用，另外從對有機(jī)物和TKN的去除來看、以沸石為濾料的BAF的效果要好于以砂為濾料的BAF。采用沸石作為濾料的BAF可使紡織廢水的COD去除率達(dá)86%~92%、BOD去除率達(dá)99%，色度去除率在77%-79%，這是由于自然沸石濾料的比表面積大于砂濾料，宜于微生物的附著，且沸石濾料的離子交換能力強(qiáng)，能夠吸附水中的NH4+，而適宜環(huán)境的硝化菌的大量生長，使NH4+轉(zhuǎn)化為硝酸鹽。
粒徑可根據(jù)需要制作，水流流態(tài)好、過濾周期長、反沖洗容易進(jìn)行、截污能力強(qiáng)。
鞏義市浩捷水處理材料有限公司，20年專注于環(huán)保凈水劑的生產(chǎn)和研發(fā)，致力于打造中國環(huán)保行業(yè)的領(lǐng)導(dǎo)者！和國內(nèi)外多家著名企業(yè)保持良好長久的合作關(guān)系！歡迎各位用戶前來考察，相信我們是您不二的選擇！
