聚合氣化鋁(PAC)是一種高性能無機高分子絮凝劑，由于分子結構大，吸附力強，凝集力強，形成的絮體大，沉降快，投加量少的特點。聚鋁實質上是鋁鹽在水解-聚合-沉淀的動力學過程中的中間產物，其化學形態屬于多核羥基配合物。

     聚鋁的生產方法很多，使用的原料包括金屬鋁、氯化鋁、硫酸鋁、氫氧化鋁、鋁酸鈣、鋁釩土、鋁灰等。其中以鋁灰為原料采用酸溶一步法制備聚合氣化鋁的方法成本最低，因此在工業生產中得到廣泛的應用。本文考察了聚合氯化鋁制備過程中鋁灰、鹽酸、水三者

的用量對產品AL₂O₃含量和鹽基度的影響，并考察了產品的混凝沉降性能。

     1實驗部分
     1.1聚合氯化鋁的合成
     稱取一定量的鋁灰于四口燒瓶中，水洗，將上層清液取出，在滴液漏斗中加入鹽酸，慢慢滴入四口燒瓶，邊攪拌邊反應，溫度很快升至95℃以上，控制反應溫度在100℃左右，反應6-12h后，自然降溫，將物料稀釋至原來物料密度的1.25倍，在95℃下保溫熟化15-24h,

上層清液即為液體聚合氯化鋁。
     1.2 AL₂O₃含量和鹽基度測定
     1.3混凝實驗
     將制備的聚合氯化鋁在混凝攪拌實驗儀上進行混凝實驗，所用廢水為濁度為107NTU的池塘水。
     2結果與討論
     2 1水、鹽酸、鋁灰用量對聚合氯化鋁產品質量的影響
     從圖1可以看出，當鹽酸（25g)和鋁灰量（15g) 不變時，水的用量對產品鹽基度的影響較大，對產品AL2O3含量影響并不大。三者最佳的配比（質量比）為鋁灰∶鹽酸∶水量=0.6∶1∶0.9，此時產品的鹽基度為54.95%，AL2O3含量為9.81%。

     圖2表明，當水量（22.5g)和鋁灰量（10g）不變時，鹽酸量增大降低了產品的鹽基度。這是因為鹽酸量的增大必然減少產品中羥基的數量，因而導致鹽基度的下降。當鹽酸用量為20g時產品AL₂O₃含量最高，達到11.01%。

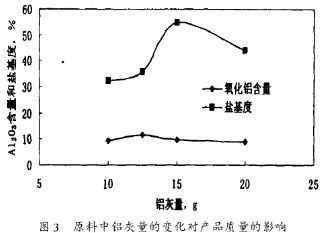

     圖3為鋁灰用量對產品質量的影響（鹽酸量為25g,水量為22.5g)。鋁灰用量的增大并沒有對產品的AL₂O₃含量產生很大影響，但對鹽基度影響很大。 當鋁灰∶鹽酸∶水量=0.6∶1∶0.9時，產品的鹽基度最高，達到54.95%。

     由以上實驗結果可以看出，當鋁灰：鹽酸：水 量=0.6∶1∶0.9時所得產品質量較好，鹽基度、AL₂O₃含量均較高。
     2 2混凝效果

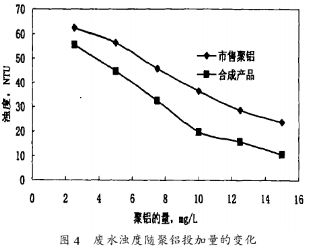

     將按照鋁灰：鹽酸：水量=0.6∶1∶0.9的比例制備的聚合氯化鋁與市售食品級聚鋁進行了混凝對比實驗，結果如圖4所示。

     圖4表明，按照鋁灰∶鹽酸∶水量=0.6∶1∶0.9的比例制備的聚合氯化鋁具有優異的性能，在所有實驗濃度范圍內，合成產品的混凝性能均優于 市售產品。當其用量為15mg/l時，可使廢水的濁度降低到10NTU以下。
     3結論
     (1) 采用鋁灰為原料制備聚合氣化鋁時，最佳的原料配比為鋁灰∶鹽酸∶水量=0.6∶1∶0.9,所制備聚合氯化鋁鹽基度達到50%以上，AL₂O₃含量9 5%以上。
     (2) 按照最佳原料配比制備的聚合氣化鋁具有優異的混凝性能，用量在15mg/l時，可使廢水的濁 度降至10NTU以內。
